キュービクルについて
こんなお悩み
ありませんか？
建てたので、
その屋上に
キュービクルを
置きたい
屋内の狭い
スペース内にあり、
交換は無理だと
言われてしまった
キュービクルを
廃棄して
スペースを作りたい
ギアミクスの
キュービクル工事が
解決します！
現場の条件や制約によって施工難易度が大きく変わります。
屋上への設置、狭小スペースでの交換、重量物の搬入経路確保など、
一般的な業者では対応が難しい現場も少なくありません。
また、工事中の停電時間の長期化や、
テナント・工場への影響、複雑な申請手続きなど、多くの不安要素があります。
-
ギアミクスは、
どんな現場条件でも対応できる豊富な施工実績と確かな技術力を持っています。 -

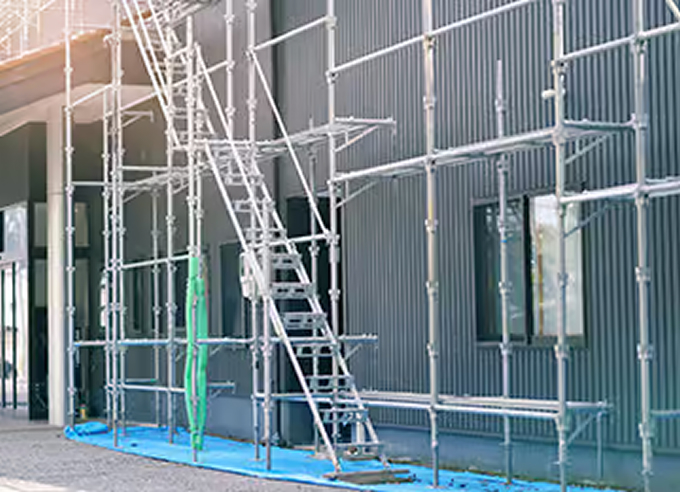

門型チェーンブロック、ステージ組み、天秤工法など、
現場に最適な工法を選定し、安全かつ確実に施工。 -
停電時間の最小化、周辺への配慮、スムーズな申請対応まで、
お客様の事業活動に支障をきたさない工事を実現します。
まずはお気軽に
ご連絡ください！
入念な現地調査と綿密な計画により、最適な施工プランをご提案いたします。
cubicle
construction
キュービクル工事とは？
キュービクル(高圧受電設備)の
役割と仕組み

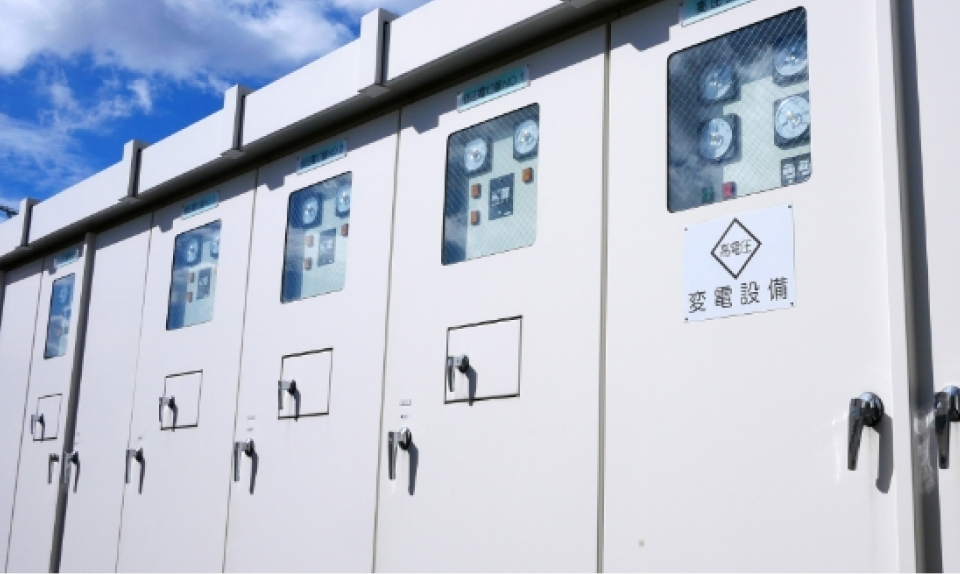

キュービクルとは、電力会社から供給される高圧電気を受け取り、建物内で安全に使用できる電圧に変換する設備です。
マンションや工場、商業施設など一定規模以上の建物には欠かせない存在であり、安定した電力供給を支える要となっています。
キュービクルの内部には、受電盤・遮断器・変圧器・保護装置などが一体化して収められています。電気はまず受電盤で受け取られ、変圧器で電圧を下げたのち、建物全体へ分配される仕組みです。万が一、過電流や漏電などの異常が発生した場合には、遮断器や保護リレーが自動的に電気を遮断し、設備や人への被害を防ぎます。
外観は金属製の箱ですが、その中では複数の制御機器が連携して稼働し、安定したエネルギー供給を実現。また、キュービクルは屋外に設置されることが多いため、耐候性や防錆性にも優れています。
ただし、長年の使用で絶縁体の劣化や部品の損耗が進行するため、定期的な点検と更新が欠かせません。キュービクル工事とは、設備の新設・更新・修繕を行い、安全で効率的な電力供給を維持するための工事です。
高圧受電と低圧受電の違い

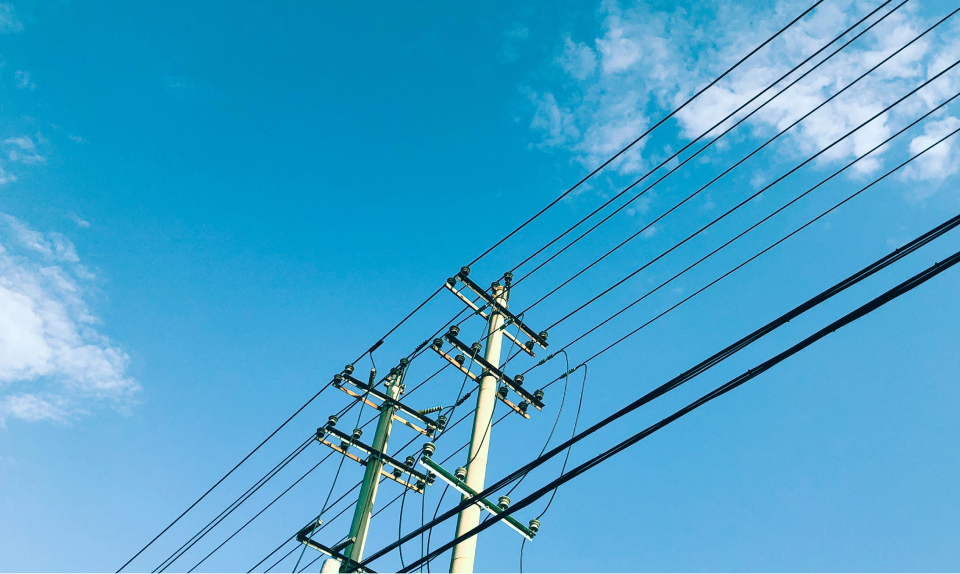

建物や施設が電力を受け取る方法には、「高圧受電」と「低圧受電」という2つの方式があります。
両者の違いは、受電する電圧の高さと誰が変圧（電圧を下げる）を行うかです。高圧受電は、電力会社から6,600ボルト程度の高圧電力を受け取り、自社の設備（キュービクル）内で100〜200ボルトに変圧して使用する方式です。
主にオフィスビルや工場、病院、商業施設など電力消費量が多い大規模施設で採用されています。高圧のまま受電することで電流量を抑え、送電効率を高めることが可能です。
ただし、その場合は自社で受変電設備を適切に管理・保守する体制が求められます。設置や点検には、専門知識を持つ電気主任技術者の監督が必要です。保守費用はかかりますが、電気料金単価が低いため、長期的にはコストを抑えられます。
低圧受電は電力会社が変電を行い、建物にはすでに100〜200ボルトの状態で電気を供給する方式で、小規模店舗や戸建住宅、集合住宅などで一般的です。受変電設備を自社で持つ必要がなく、管理も容易ですが、高圧受電に比べると電気料金単価がやや高くなります。
キュービクル工事の種類
(新設・交換・撤去・改修・増設)
キュービクル工事には、目的や設備の状態に応じて「新設」「交換」「撤去」「改修」「増設」の5つの種類があります。
新設工事
交換工事

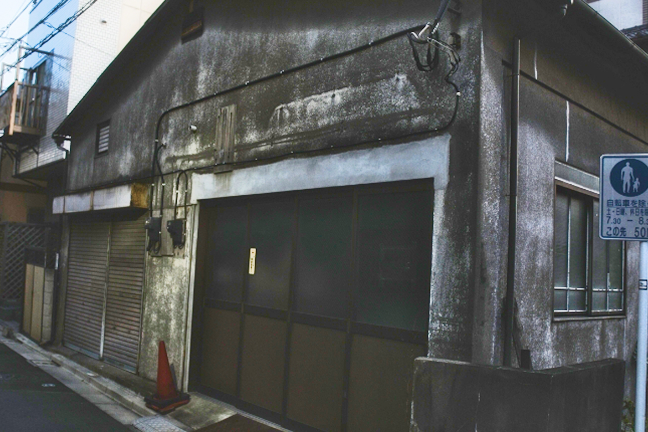

撤去工事
改修工事
増設工事
増設工事は、事業拡大や建物の増築に伴い、既存の電力容量では不足する場合に行う工事です。新たな生産設備の導入や、テナント増加による電力需要の増大に対応するため、キュービクルを追加設置、または既存設備の容量を拡張します。既存の電力系統との整合性を確保しながら施工するため、綿密な設計と電力会社との協議が必要です。増設により、事業の成長に合わせた柔軟な電力供給体制を構築できます。
construction
cost
キュービクル工事に
かかる費用
キュービクル本体の価格
(種類・容量別)
容量が大きくなるほど変圧器・遮断器・盤体など機材が増え、設計・施工の手間も増すため、価格が高くなる傾向です。
以下の費用目安を参考にしてください。
容量目安
用途例
本体価格の目安
100 kVA
小規模店舗、事務所
約200～300万円
200 kVA
中規模ビル、小規模工場
約350～500万円
300 kVA
スーパー、中規模工場
約550～700万円
500 kVA
大型施設、病院
約800～1,200万円前後
これに加えて、基礎工事や配線や配管の施工、接地工事、試験および調整などが必要となるため、実際の総額はさらに高くなります。
また、耐震や防水などの仕様や設置場所の環境条件、盤内に搭載する機器のグレードなどによっても金額は変動します。
費用目安を把握することで、費用感を掴むことができますので、お見積もりの際にはぜひ比較材料としてご活用ください。
設置・交換工事の費用相場
基礎工事や配線・配管工事、接地工事、設置作業、試運転・調整、搬入経路対応などの工事が費用を左右します。
工事内容
費用例
高圧ケーブルとLBSの更新工事
約130万円
UGS開閉器の新設工事
約90～110万円
トランス・PAS・高圧ケーブル交換工事
約350～500万円
キュービクル工事費用は、機器代がおよそ全体の50〜60%、
残りは基礎・据付・配線などの工事費20〜30%、諸経費10〜20%で構成されていることが一般的です。
実際の設置・交換工事費用は、建物の構造や搬入ルート、地盤条件、施工時期、業者見積もりの差異などによって上下します。
見積もりを取得する際には、内訳を明示してもらうことが大切です。
撤去・廃棄の費用について
ただし、容量や設置条件、搬出経路、処分方法で大きく変わります。
撤去費には、解体作業や人件費、重機車両費、産業廃棄物処理費、電力会社手続費などが含まれるのが特徴です。
- 現地養生・解体（盤体解体、トランス・開閉器取り外し）
- 搬出・クレーン作業・運搬費
- 産業廃棄物処理（鉄・銅・油、碍子、ケーブルなど）
- 低・高圧ケーブル撤去、接地極撤去・復旧
- 申請・停電調整、仮設受電の手配が必要な場合の追加費用
- PCB含有機器がある場合の無害化処理・保管・運搬の特別費
入替えを見据える場合は、キュービクル設置工事費用と併せて一括見積もりを取り、比較検討することがおすすめです。
些細なことでも
お気軽にご相談ください
ギアミクスでは、無料でお見積もり・現地調査を行なっております。
入念な調査と綿密な計画により、最適な施工プランをご提案いたします。
お客様にご納得いただいてから工事に着手いたしますので、安心してお任せください。
construction
FLOW
キュービクル
設置工事の流れ
初めて依頼する方でも全体の流れをイメージしやすいよう、ステップごとに分かりやすく説明します。
STEP 01
現地調査・ヒアリング
まず、設置予定地の状況を確認し、建物の受電方式や必要な容量、搬入経路、設置スペースを調査します。同時に、お客様の運用目的（新設・更新・増設など）やご予算、稼働スケジュールをヒアリングし、最適な仕様を提案します。
STEP 02
設計・お見積もり
現地調査の結果から、受電容量や機器構成を設計し、キュービクル設置費用の相場や仕様別の価格表に基づいて見積書を作成します。安全基準や耐震基準、環境条件などを反映したプランを提示します。
STEP 03
施工準備・申請手続き
設置工事に先立ち、電力会社へ受電申請の届け出を行います。工事日程の調整や機材手配を済ませ、現場の安全計画を策定。停電を伴う場合は、テナントや工場などの関係者と綿密な調整が必要です。
STEP 04
据付・配線工事
搬入後、コンクリートや鉄骨基礎にキュービクルを据え付け、内部機器を設置します。続いて、高圧ケーブルの接続や接地工事、配線・配管工事を実施。作業は電気主任技術者の監督のもと、安全基準に沿って行われます。
STEP 05
試験・検査・受電開始
設置後は、絶縁抵抗や動作確認などの試験を実施し、異常がないかを確認します。電力会社や保安協会による立会検査を経て、受電開始。
ギアミクスでは、
煩雑な申請や
技術的判断も含めてサポートし、
安全・確実・効率的な
キュービクル工事を実現します。
construction
ATTENTION
キュービクル
設置・交換の注意点
設置基準と場所の選定について
電気設備技術基準および内線規程（JESC E0001）などの法令や規格に基づいた設置が求められます。
主な基準は以下のとおりです。
安全距離の確保
建物・通路・フェンスなどから一定の離隔距離を取る
防水・防湿対策
屋外設置の場合、浸水防止と排水勾配の確保

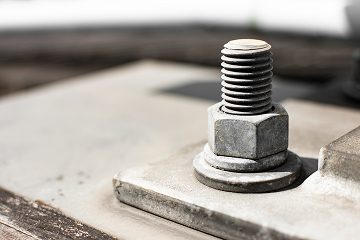

耐震・防錆構造

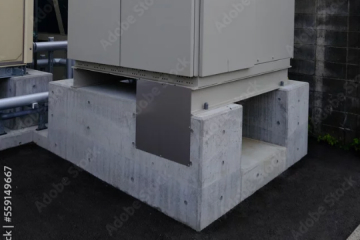

地震や腐食への対策として、基礎ボルト固定や防錆塗装を実施

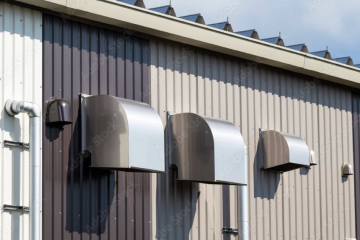

換気・温度管理
内部の熱を逃がすための自然換気口あるいはファンの設置
接地工事の実施
感電や短絡事故防止のため、D種接地工事を行う
キュービクルの設置場所は、
保守点検のしやすさと安全性を
両立することが求められます。
出入口や避難経路を妨げない位置
雨水や地下水が溜まらない高所または排水性の良い場所
第三者が容易に立ち入れない安全な区画
騒音・振動の少ない環境

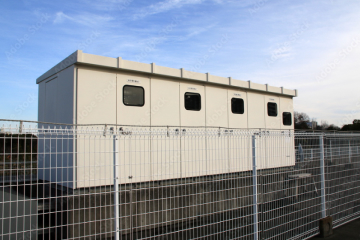

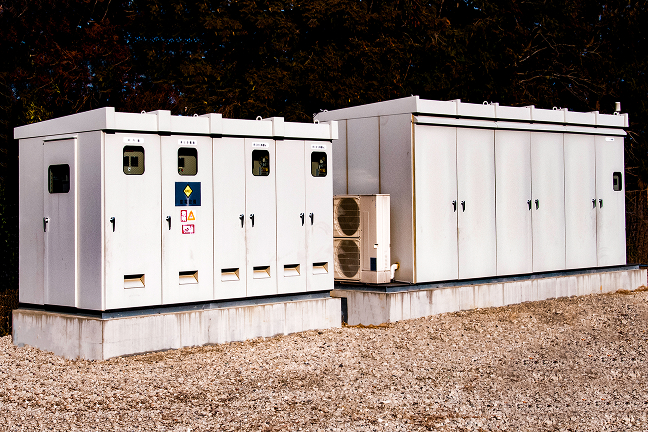

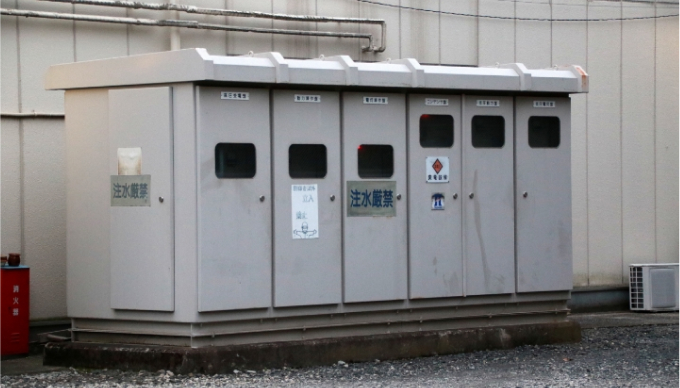

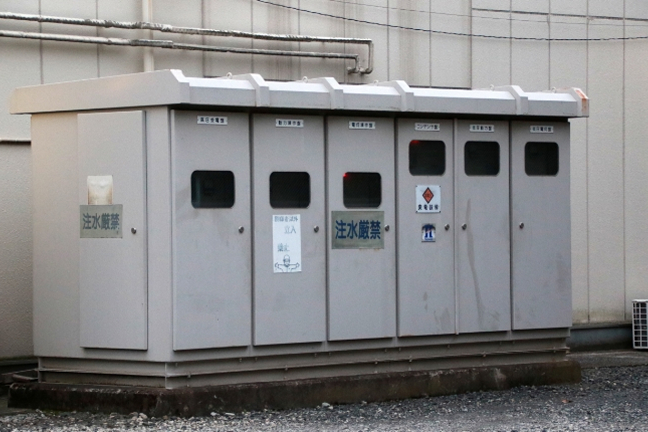

屋外に設置する場合
防水型キュービクルを採用し、屋根・防護柵などを併設することが一般的です。

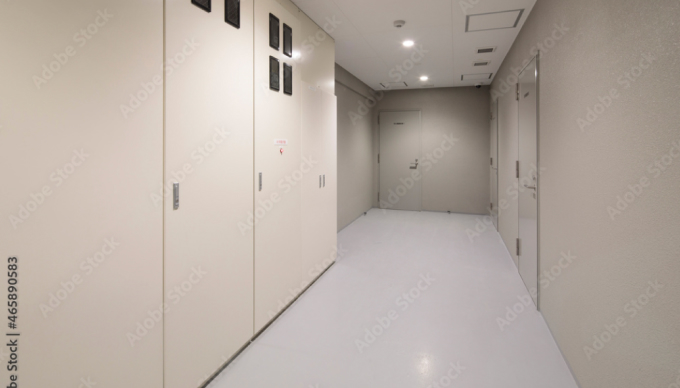

屋内に設置する場合
換気・防湿環境が確保された専用室を設け、電力会社との連携により受電ルートを最適化します。
キュービクル設置基準は非常に専門的であり、建物の構造や電力契約、使用機器の容量などを総合的に判断しなければなりません。設計から施工まで一貫対応できる電気工事の専門業者に依頼することで、安全かつ法令に適合した設置を実現できます。
工事期間と停電について
既設設備の更新や受電切り替えを伴う場合は、電力会社との調整を行いながら安全に停電作業を実施しなければなりません。
停電の時間や影響範囲を最小限に抑えるため、事前の計画と調整が重要です。
現場の規模や設置条件により異なりますが、一般的な工事期間の目安は以下のとおりです。
工事の種類
期間
新設工事
設計・申請を含めて約1〜2か月
交換工事（更新）
1〜3日程度（既設撤去・据付・試験を含む）
改修工事
1〜2日程度（内部機器交換や配線更新など）
※地域によっては+3～4ヵ月かかる場合もあります。
キュービクル工事で停電が
必要になるのは、以下の場合です。
高圧ケーブルの接続・切り替えを行うとき
キュービクル本体を撤去・設置するとき
電力会社との受電系統を変更するとき
電力会社やビル管理者と協議のうえ、休日や夜間に実施することで事業活動への影響を最小限に抑えます。また、短時間の停電で済むよう、事前に発電機のような仮設電源を設置する場合もあります。交換工事、改修工事は1～2日程度で対応可能です。
耐用年数を考慮した交換計画
法定耐用年数や機器の劣化状況を踏まえたうえで、計画的に交換を行うことが安全・安定稼働の鍵となります。
キュービクル全体の法定耐用年数は、国税庁「主な減価償却資産の耐用年数表(PDF)」によると15年とされています。
しかし、実際の運用環境によって寿命は前後します。
屋外設置の場合、風雨や紫外線の影響により10〜20年で主要機器の劣化が進む可能性が高いです。
キュービクルを長期間使い続けると、
以下のようなリスクがあります。
停電で作業ができず、売上の減収や納期遅れが出てしまう
配電設備に異常が生じると、停電につながる恐れがあります。停電の間は作業ができないため、売上の減収や納期遅れなどにつながる可能性が高いです。
劣化によって漏電が起き、作業員の感電・火災につながる
劣化した部品により電気変換効率が悪化し、
余分に電気代がかかってしまう
キュービクルは電気代を安くできるというメリットがありますが、保守点検を怠ると部品の劣化が早まる可能性が高いです。電気の変換効率が悪化して、余分な電力を消費してしまいます。
ギアミクスでは、設備の稼働年数や負荷履歴、設置環境を踏まえ、更新計画を提案。更新時期を事前に決めておくことで、突発的な停電や費用負担を避け、業務への影響を最小限に抑えられます。また、最新の省エネ型機器への更新により、電力効率の向上や運用コスト削減にもつながります。取り返しのつかない事態に陥る前に、計画的な交換工事を検討しましょう。
まずはお気軽に
ご連絡ください！
「こんな場所でも設置できる？」「費用や期間を詳しく知りたい」など
小さなことでもお気軽にご相談ください。
cubicle
MERIT
キュービクル工事で
得られる
3つのメリット
01.
最新機器による
省エネ効果と電気代削減

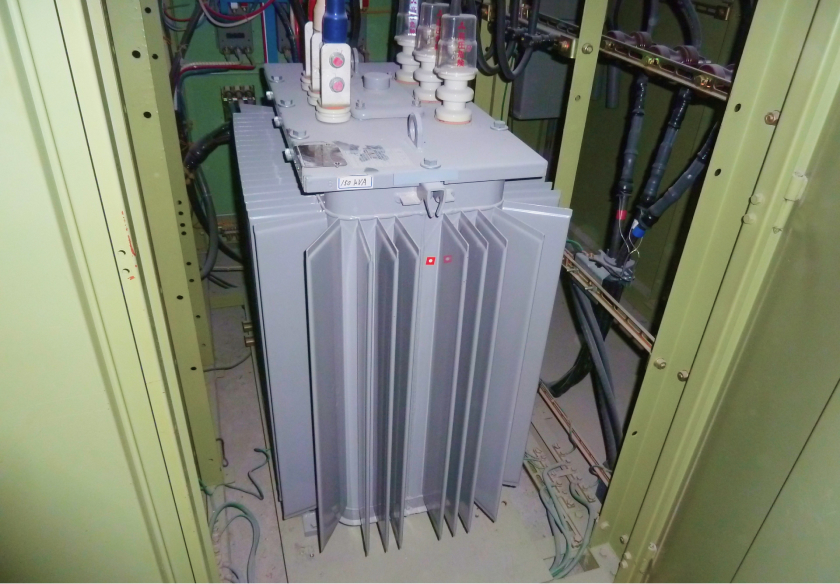

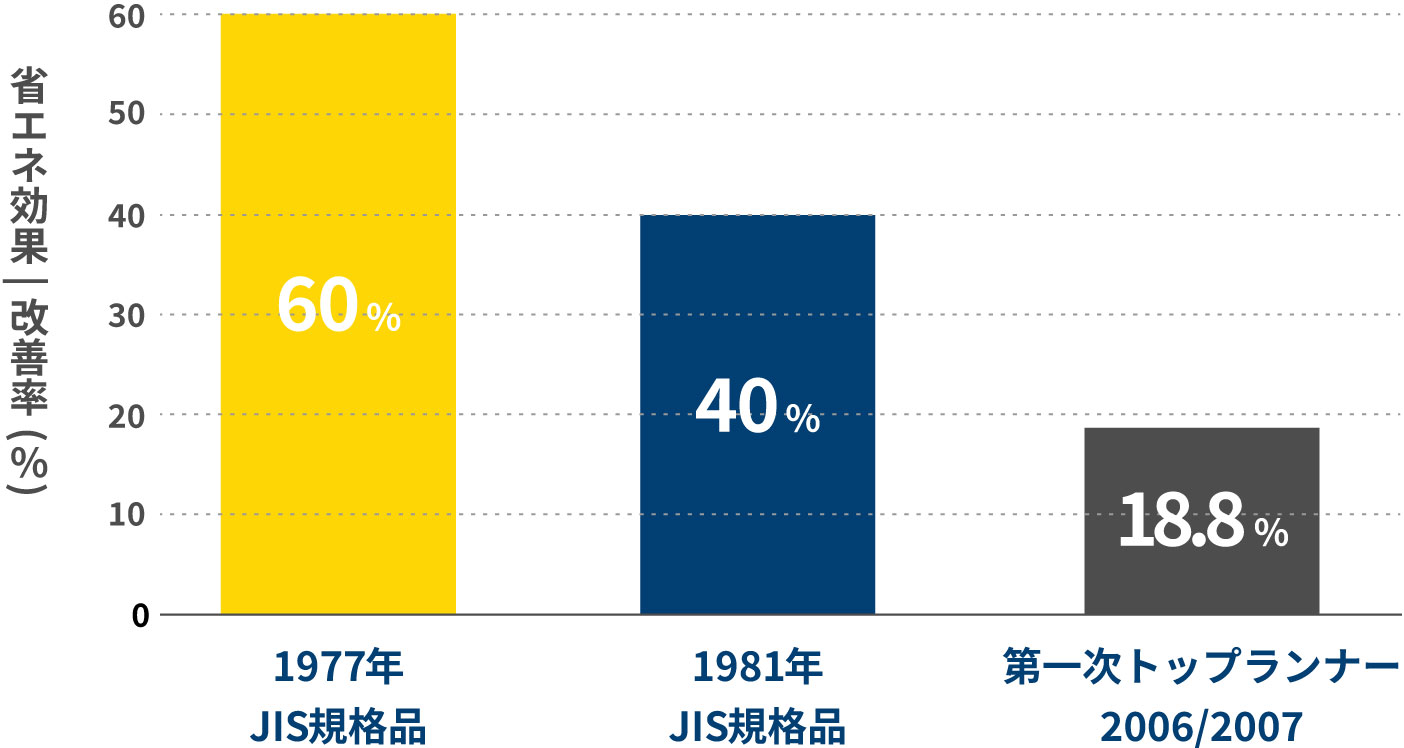

日本電機工業会のデータによると、トップランナー変圧器2014は以下の省エネ効果が実証されています。
トップランナー変圧器2014と
他変圧器の省エネ効果比較
-
1977年JIS規格品と比較で
約60%の省エネ効果 -
1981年JIS規格品と比較で
約40%の省エネ効果 -
第一次トップランナー
(2006/2007年度基準)と
比較で平均18.8%の改善
電気代削減は経費圧縮に直結し、電力使用量が多い施設ほどコスト削減効果が大きくなります。
2026年4月1日より第三次判断基準が施行され、2026年基準では2019年度実績から約11.4%のエネルギー効率向上が見込まれています。
02.
波及事故の防止

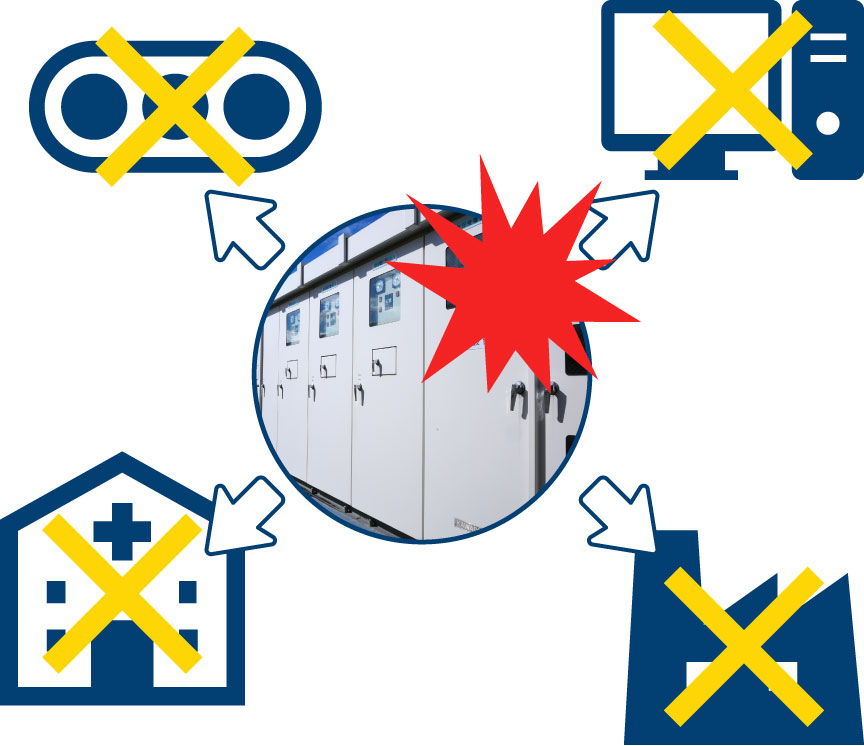

老朽化したキュービクルを使い続けると、近隣施設にまで影響を及ぼす「波及事故」のリスクが高まります。
波及事故とは、高圧受変電設備の事故により電力会社の配電線が停止し、同系列から受電している近隣施設まで停電させてしまう事故のこと。病院や交通機関に影響が及んだ場合、莫大な損害賠償を請求される可能性もあります。経済産業省のデータによると、2021年度の需要設備事故216件のうち170件(約79%)が波及事故で、その原因の82%が「保守不備(保守不完全・自然劣化)」によるものです。
計画的な交換工事により、
以下のリスクを軽減可能です。
事業停止、
売上損失
感電事故や火災
近隣施設への
影響と損害賠償
03.
事業環境に合わせた
最適な電力設備の実現
計画的な交換工事により、突発的な故障による緊急工事費用の発生を防止。トップランナー変圧器への更新により、長期的な運用コスト削減と環境負荷低減の両立も実現できます。ギアミクスでは、お客様の事業計画や予算に合わせて3年・5年単位の中長期的な工事計画もご提案しています。
GEARMIX
cubicle
REASON
ギアミクスの
キュービクル工事が
選ばれる理由
キュービクル工事の
品質・安全性を誇る、
ギアミクスの強みを
ご紹介します。
技術力
どんな場所でも
対応可能！
技術力
どんな場所でも対応可能！
コスト削減
最適な
プラン提案！
コスト削減
最適なプラン提案！
工期短縮
入念な調査・計画で
スムーズな作業！
工期短縮
入念な調査・計画で
スムーズな作業！
01.
どんな場所でも対応可能な
技術力
限られたスペースでの設置や高層ビルの屋上、官公庁・大型商業施設など現場ごとに求められる条件は異なります。
ギアミクスは、これまで官公庁案件をはじめ、大規模施設から中小規模のビル・マンションまで幅広い施工実績を積み重ねてきました。
現場の構造や環境に合わせた適切な工法を選定し、安全性・耐久性・作業効率のバランスを重視した施工を行っています。
現場の難易度や制約条件に左右されず、
あらゆる環境に対応できる技術力と
安全管理能力こそが、
ギアミクスが多くの企業様から
選ばれている理由です。
02.
最適なプラン提案で
コストを削減
キュービクル工事は高額になりやすいため、相場を把握して信頼できる工事業者を選ぶことが大切です。ギアミクスではお客様のコスト負担を最小限に抑えるため、本当に交換が必要な部品のみを見極めた最適な工事プランをご提案しています。
03.
入念な調査・計画による
スムーズな作業
ギアミクスは、事前の現地調査から施工後の確認まですべての工程を一貫して丁寧に実施し、トラブルを未然に防いでいます。
また、ギアミクスでは6年間無事故の実績を誇っており、徹底した安全教育と現場ごとのリスク管理を継続してきた証です。信頼の証として、工事5年・製品2年の長期保証を提供。
通常メーカー保証は1年のところ、当社では1年間の無償延長保証を実施しています。 さらに、万が一「依頼内容と異なる」「仕上がりに納得できない」といった場合には、100％返金保証も用意。
6年間
無事故実績
工事5年
製品2年
長期保証
＋1年間
無償延長保証
ご納得
いただけない場合
100%
返金保証
保証制度は、ギアミクスが自社の施工品質と
安全管理に絶対の自信を持っているからこそ
実現できる仕組みです。
計画段階から施工・保証まで一貫対応できる
体制により、
安心してお任せいただけます。
まずはお気軽に
ご連絡ください！
「こんな場所でも設置できる？」「費用や期間を詳しく知りたい」など
小さなことでもお気軽にご相談ください。
Construction
results
施工実績
Construction
News
キュービクル工事に
関する記事
キュービクル
病院のキュービクル保安点検は法律で義務｜違反の罰則と費用相場
2026.01.16
「電気主任技術者から『キュービクルの設備が劣化している』と指摘を受けたが、本当に更新が必要なのだろうか…」「保安点検の費...
キュービクル
【重要】変圧器の省エネ新基準(トップランナー)が2026年開...
2025.07.09
貴社の電力インフラを支える重要な設備、トランス（変圧器）に関する緊急性の高い情報をお知らせします。 経済産業省が定める省...
キュービクル
神奈川県のおすすめキュービクル工事会社13選！選ぶ時のポイン...
2024.12.09
一般家庭と比較して、多くの電力が必要なオフィスや商業施設などにとって、キュービクルは欠かせない存在です。 しかし、以下の...
Construction
question
キュービクル工事に
関するよくあるご質問
見積もりや現地調査は無料ですか？
見積もりや現地調査は無料ですか？
ギアミクスでは、見積もりや現地調査ともに無料で対応しております。
お客様のご要望や設備の状況を正確に把握するため、現場調査では、設置場所や既存設備の状態を丁寧にヒアリングし、明確で分かりやすいお見積書を作成いたします。もちろん、見積もり後の無理な営業や勧誘は一切行いません。強引な売り込みはしない方針です。
「キュービクルの老朽化が気になる」「更新が必要か判断したい」といった段階でもお気軽にご相談ください。ギアミクスは信頼できるキュービクル工事業者として、初期段階からお客様に安心してご検討いただけるよう、誠実かつ透明性の高い対応を心がけています。
工事中は停電しますか？時間はどのくらいかかりますか？
工事中は停電しますか？時間はどのくらいかかりますか？ ただし、ギアミクスではお客様の業務や施設運営に支障が出ないよう、事前に詳細な停電スケジュールを立て、最短時間での作業完了を徹底しています。
ただし、大規模の工事だと、終日停電になる場合もあります。夜間や休日など業務への影響が少ない時間帯に作業を実施し、日常業務への影響を最小限に抑えます。停電を伴う工事はリスク管理が重要です。ギアミクスでは、入念な計画と豊富な経験で、お客様の不安を最小限に抑える施工を実現しています。
どんな資格を持った人が工事を担当しますか？
どんな資格を持った人が工事を担当しますか？ キュービクル工事や点検は、第一種電気工事士や電気主任技術者などの資格を持つ専門業者が対応する必要があります。
ギアミクスでは、法令に基づく有資格者が在籍し、点検から改修までを一貫対応している会社です。以下のような国家資格を有する有資格者のみが施工・監督に携わっています。
- 第一種電気工事士・第二種電気工事士：配線や高圧機器の接続など、実際の電気工事を安全に行うための国家資格
- 電気主任技術者（第一種～第三種）：受変電設備の保安・点検・管理を担う専門資格で、工事後の維持管理にも対応
- 高圧・特別高圧電気取扱者：高電圧を安全に取り扱うための講習を修了した者に与えられる資格
また、社内での安全講習や定期トレーニングを徹底し、最新の施工基準・安全基準に基づいた工事を実施。ギアミクスは、法令遵守と安全第一の姿勢で、確実かつ安心な施工をお約束します。
設置後の保守点検もお願いできますか？
設置後の保守点検もお願いできますか？ ギアミクスでは、キュービクルの設置工事から保守点検までをワンストップで対応しております。
対応エリアは全国対応ですか？
対応エリアは全国対応ですか？ ギアミクスは全国対応が可能です。
本社を大阪府東大阪市に構えつつ、関西のみならず北海道から沖縄まで、全国各地の現場でキュービクル工事・保守点検を実施しています。 また、地域特有の気候や設置条件にも精通しており、現場環境に合わせた最適な工事計画をご提案します。「地方の施設でも依頼できるのか」「緊急時の対応は可能か」といった不安をお持ちの方もご安心ください。
